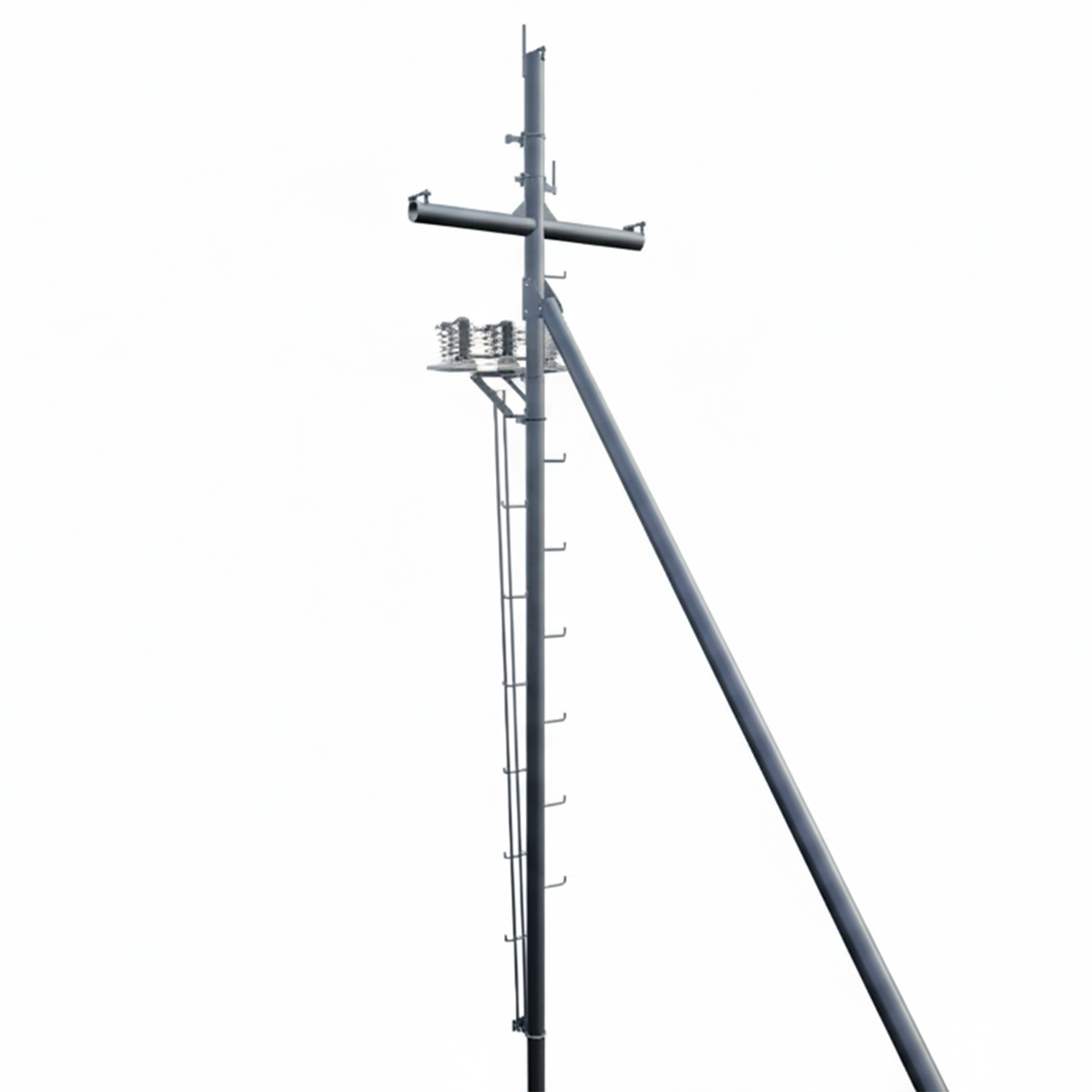

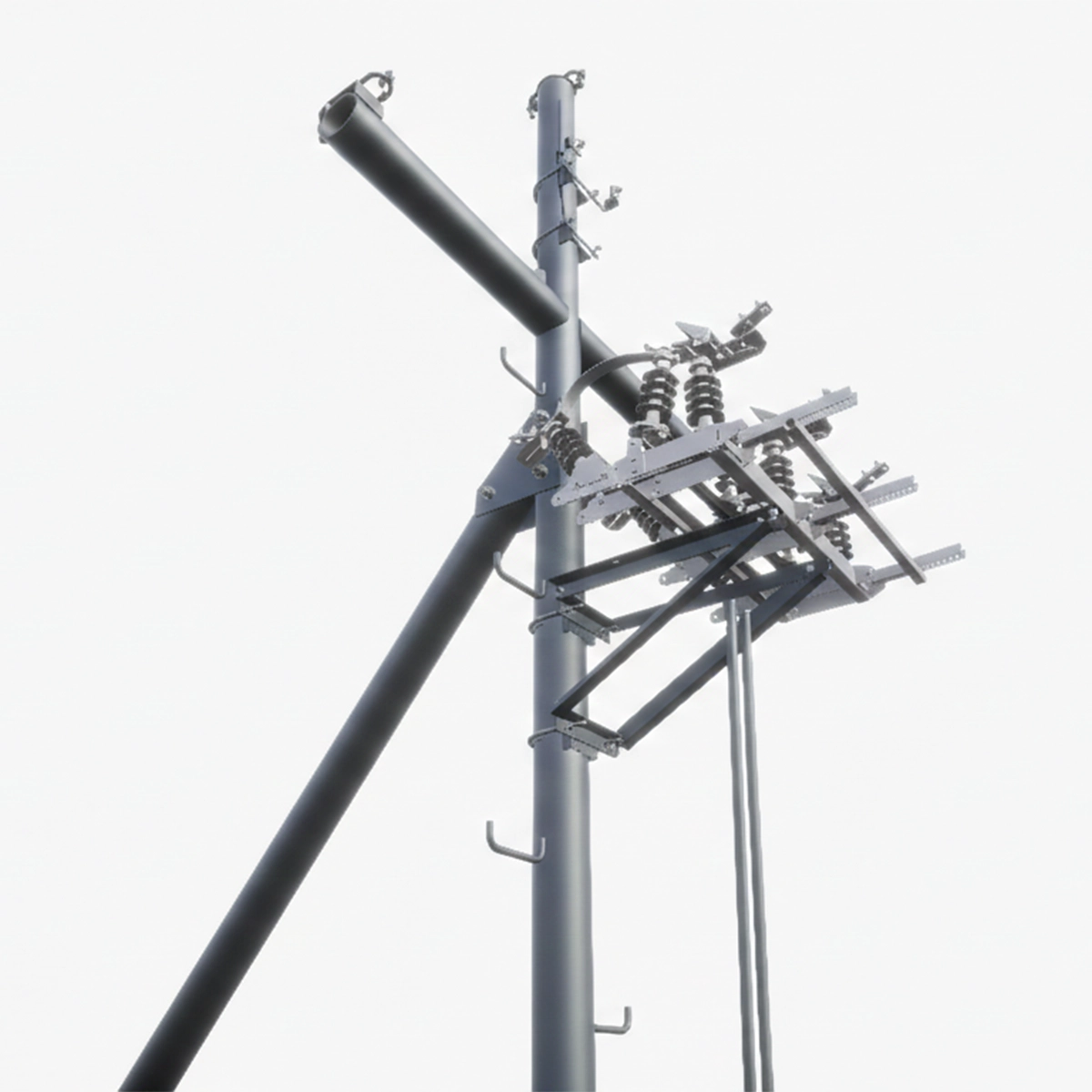

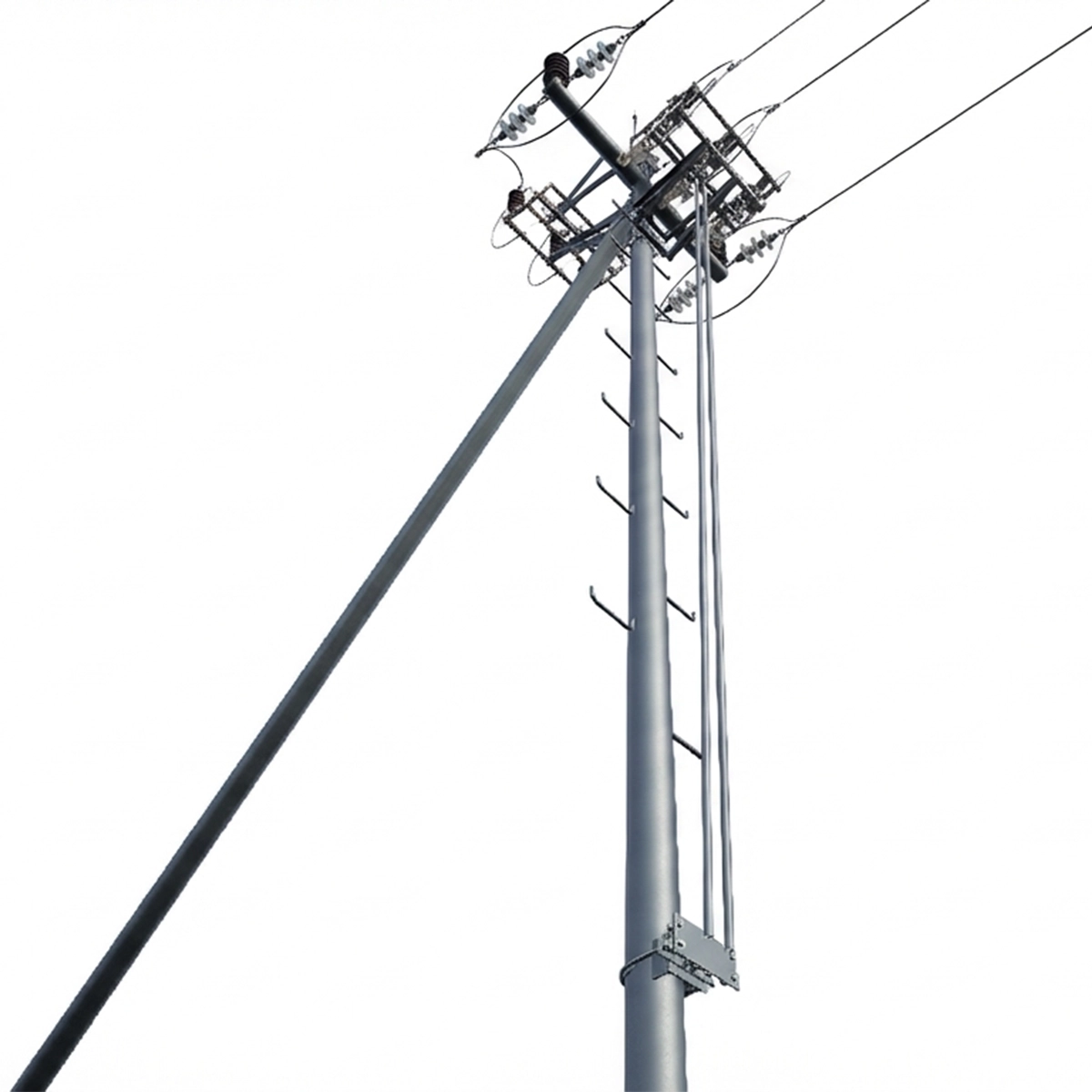

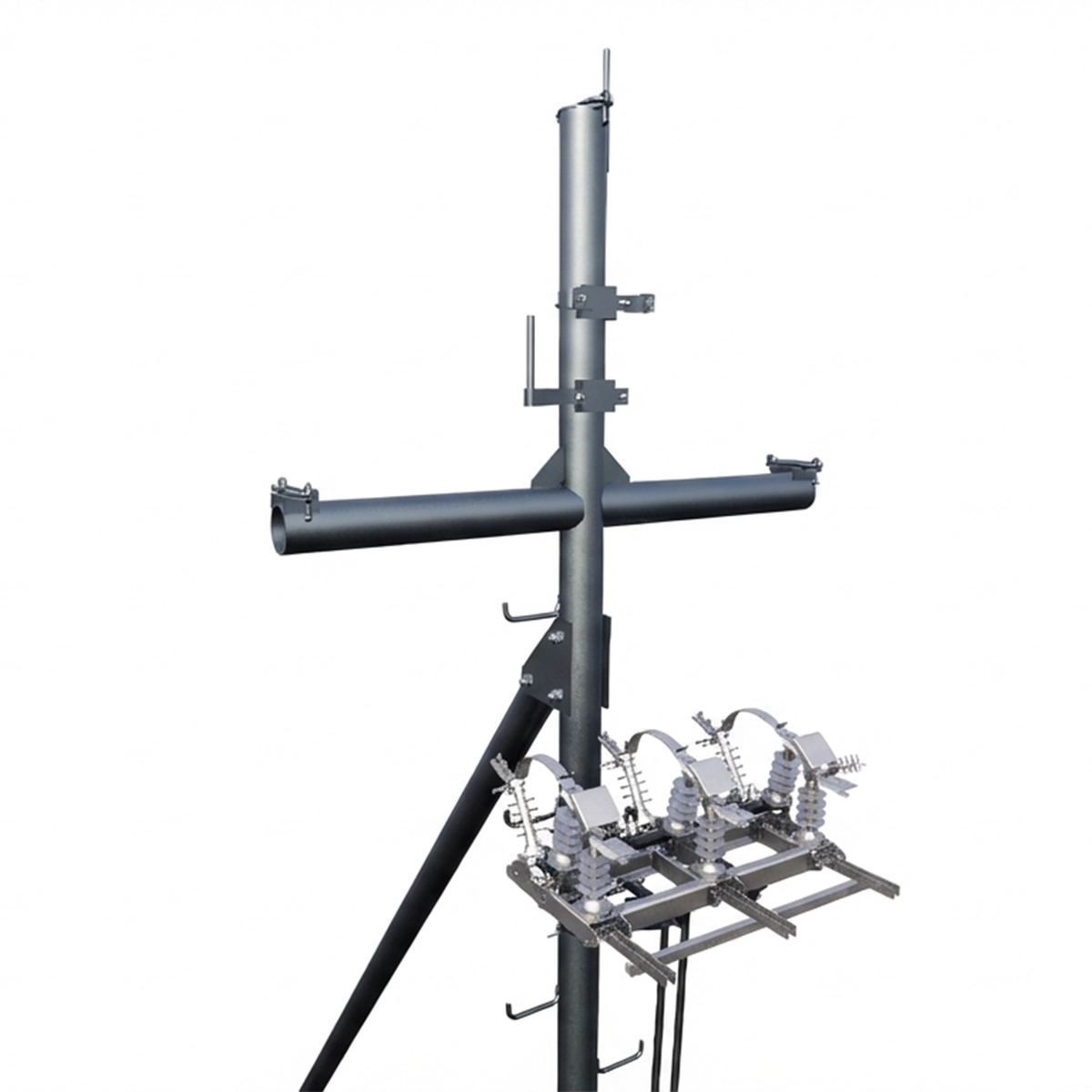

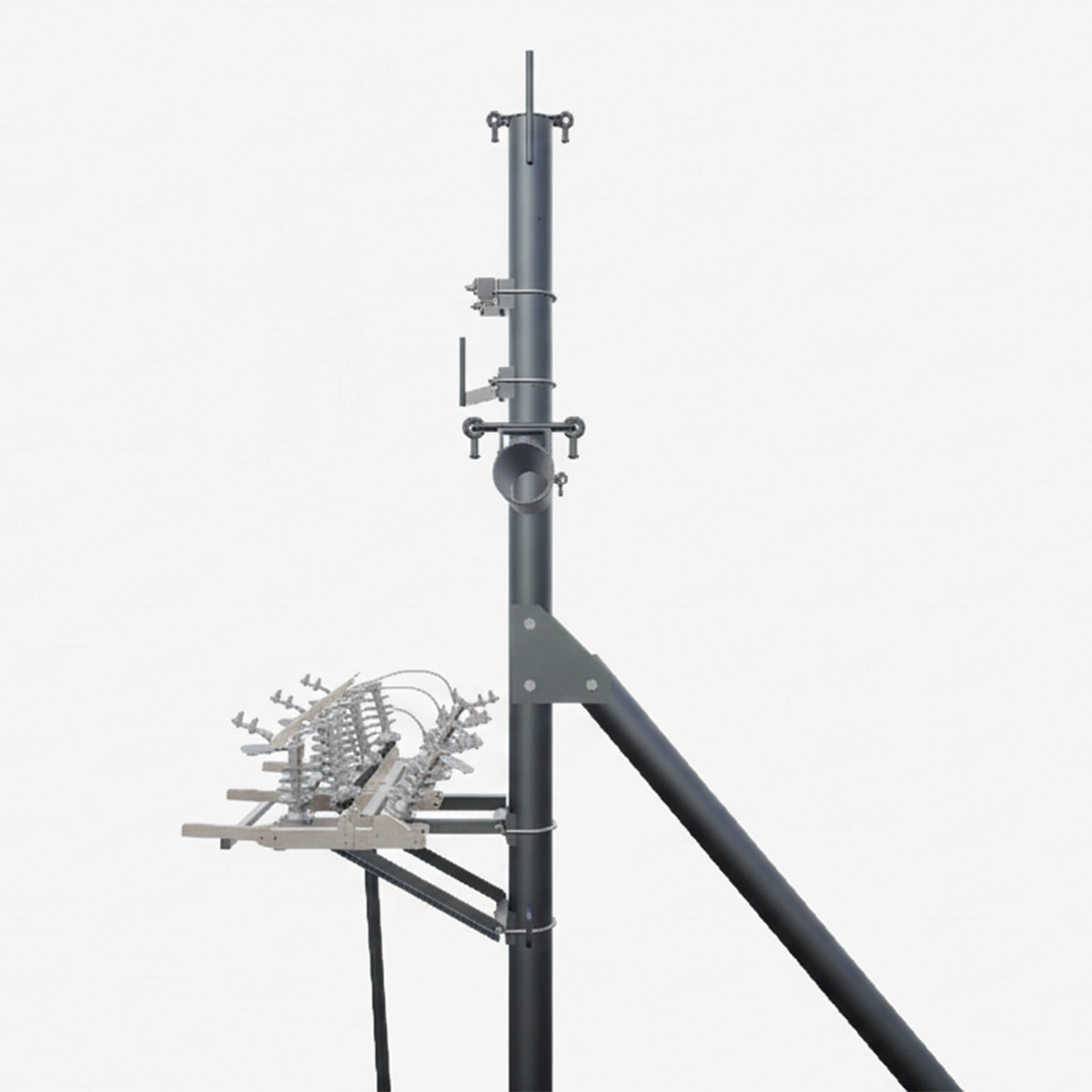

Концевая опора Кт10-2

Описание

Концевая опора Кт10-2 — анкерная металлоконструкция трубчатого типа, предназначенная для установки на концах воздушных линий электропередачи класса 6–10 кВ. Воспринимает продольные усилия тяжения проводов и обеспечивает надёжное анкерное закрепление линии в узлах ввода, окончания трассы или подключения нагрузок.

Изделие изготовлено из труб обсадного и электросварного профиля и применяется в распределительных сетях, на промышленных объектах, в коммунальном хозяйстве и инфраструктурных линиях с расчётными механическими нагрузками.

Техническое описание и конструкция

Концевая опора Кт10-2 представляет собой трубчатую металлическую опору с одним подкосом, спроектированную для восприятия продольных нагрузок тяжения проводов, а также стандартных поперечных и ветровых воздействий.

Основные параметры:

• Тип концевая (анкерная) опора.
• Класс линии ВЛ 6–10 кВ.
• Высота стойки 9000 мм.
• Профиль стойки 148 × 8 мм.
• Длина траверсы 2000 мм.
• Профиль траверсы 148 × 8 мм.
• Высота подкоса 9000 мм.
• Профиль подкоса 127 × 9 мм.
• Защитное покрытие горячее цинкование.
• Лакокрасочное покрытие порошковое / полимерное окрашивание.
• Расчётный срок службы до 30 лет.

Материал изготовления — конструкционная сталь 09Г2С, используемая для труб обсадного и электросварного исполнения, что обеспечивает сочетание прочности, пластичности и стойкости к нагрузкам.

Антикоррозионная защита

Для обеспечения долговечности конструкции на открытом воздухе применяется прогрессивная система защиты от коррозии:

• Горячее цинкование — базовая защита по ГОСТ 9.307, стойкая к атмосферным воздействиям.
• Порошковое / полимерное окрашивание — дополнительная защита и эстетическое оформление, по RAL-каталогу.

Комбинированное покрытие эффективно защищает опору в условиях умеренного, холодного и умеренно влажного климата, в том числе вблизи промышленных зон.

Комплектация и опции

Стандартная поставка:

• стойка анкерной опоры;
• траверса необходимой длины;
• подкос с узлами крепления;
• антикоррозионное покрытие;
• комплект крепёжных элементов.

Дополнительно по запросу:

• окраска по RAL-каталогу;
• изготовление по индивидуальным проектным параметрам;
• комплект закладных деталей и метизов;
• адаптация под расчётные нагрузки трассы.

Состав поставки согласуется с проектной документацией заказчика.

Монтаж, эксплуатация и обслуживание

Монтаж опоры Кт10-2 выполняется в строгом соответствии с проектом ВЛ и правилами техники безопасности (ПУЭ). Основные этапы монтажа:

1. Устройство фундамента с закладными деталями.
2. Установка стойки с контролем вертикальности и геометрии.
3. Монтаж траверсы и подкоса.
4. Подвеска проводов с соблюдением проектного натяжения.

В процессе эксплуатации рекомендуется:

• регулярный визуальный осмотр состояния покрытия;
• проверка болтовых соединений и узлов крепления;
• контроль состояния линейной арматуры.

Плановое обслуживание продлевает срок службы и снижает эксплуатационные риски.

Область применения

Концевая опора Кт10-2 эффективно применяется:

• на концах распределительных воздушных линий 6–10 кВ;
• при подводах к трансформаторным подстанциям и распределительным пунктам;
• на промышленных и коммунальных объектах;
• в городских и сельских распределительных сетях;
• в климатических районах РФ с расчётными ветровыми и гололёдными нагрузками.

Конкретные условия эксплуатации определяются проектной документацией.

Документы и нормативы

Проектирование, расчёт и изготовление опор выполняются в соответствии с действующими строительными и отраслевыми нормативами РФ.

Металлоконструкции и расчёты:

• СП 16.13330.2017 «Стальные конструкции» — требования к расчёту, прочности и устойчивости металлоконструкций.
• СП 20.13330.2016 «Нагрузки и воздействия» — учёт ветровых, снеговых и климатических воздействий.
• СП 22.13330.2016 «Основания зданий и сооружений» — требования к фундаментам под опоры.

Материалы и защита:

• ГОСТ 19281 — прокат из низколегированных сталей (в т. ч. 09Г2С).
• ГОСТ 9.307 — горячее цинкование изделий.
• ГОСТ 8732 / ГОСТ 8734 — стальные трубы бесшовные и сварные.

Эксплуатация воздушных линий:

• ПУЭ (Правила устройства электроустановок, 7-е издание).
• СО 153-34.20.121-2006 — нормы технологического проектирования линий электропередачи.
• РД 34.20.504-94 — эксплуатация воздушных линий.

Конкретные расчётные параметры и климатические категории принимаются по проекту ВЛ.

Преимущества Кт10-2

• Эффективное восприятие продольных нагрузок тяжения проводов.
• Устойчивость при анкерном закреплении.
• Подкосная схема повышает пространственную жёсткость.
• Разумное соотношение металлоёмкости и прочности.
• Сталь 09Г2С — оптимальный материал для холодного и умеренного климата.
• Надёжная защита горячим цинкованием и возможной окраской.
• Адаптация под проектные требования.
• Расчётный срок службы до 30 лет.
